La cella non-stop per ridefinire il livello di capacità produttiva dell’azienda
Descrizione

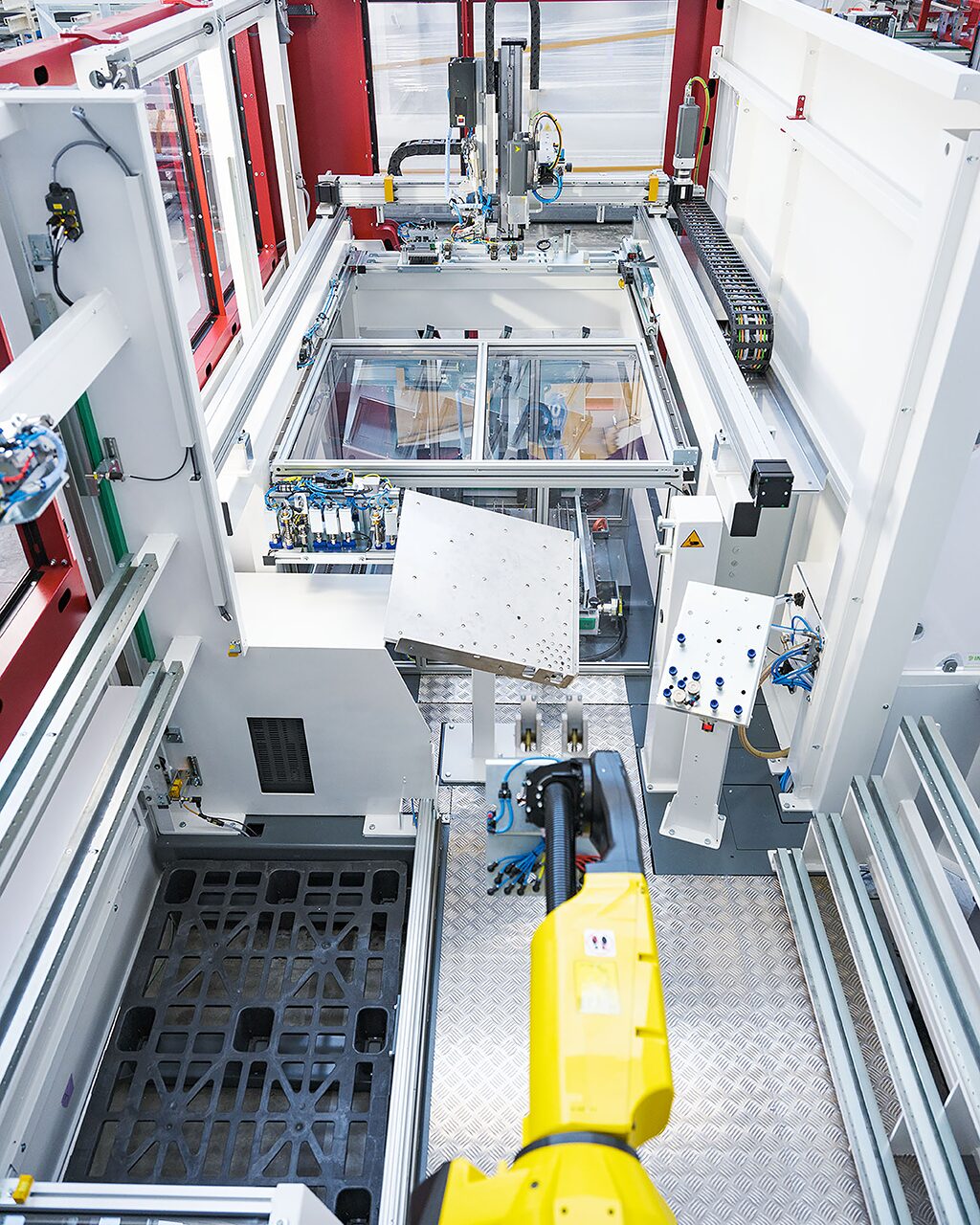

Soluzione robotizzata standard di piegatura per la produzione non-stop di grandi lotti, anche per parti delicate, senza alcun intervento umano. HBS II Pro è una soluzione compatta su monoblocco, caratteristica che rende l’installazione e la messa in funzione della cella molto semplice e rapida. È dotata di 2 gripper standard adatti alla maggior parte dei pezzi da lavorare.

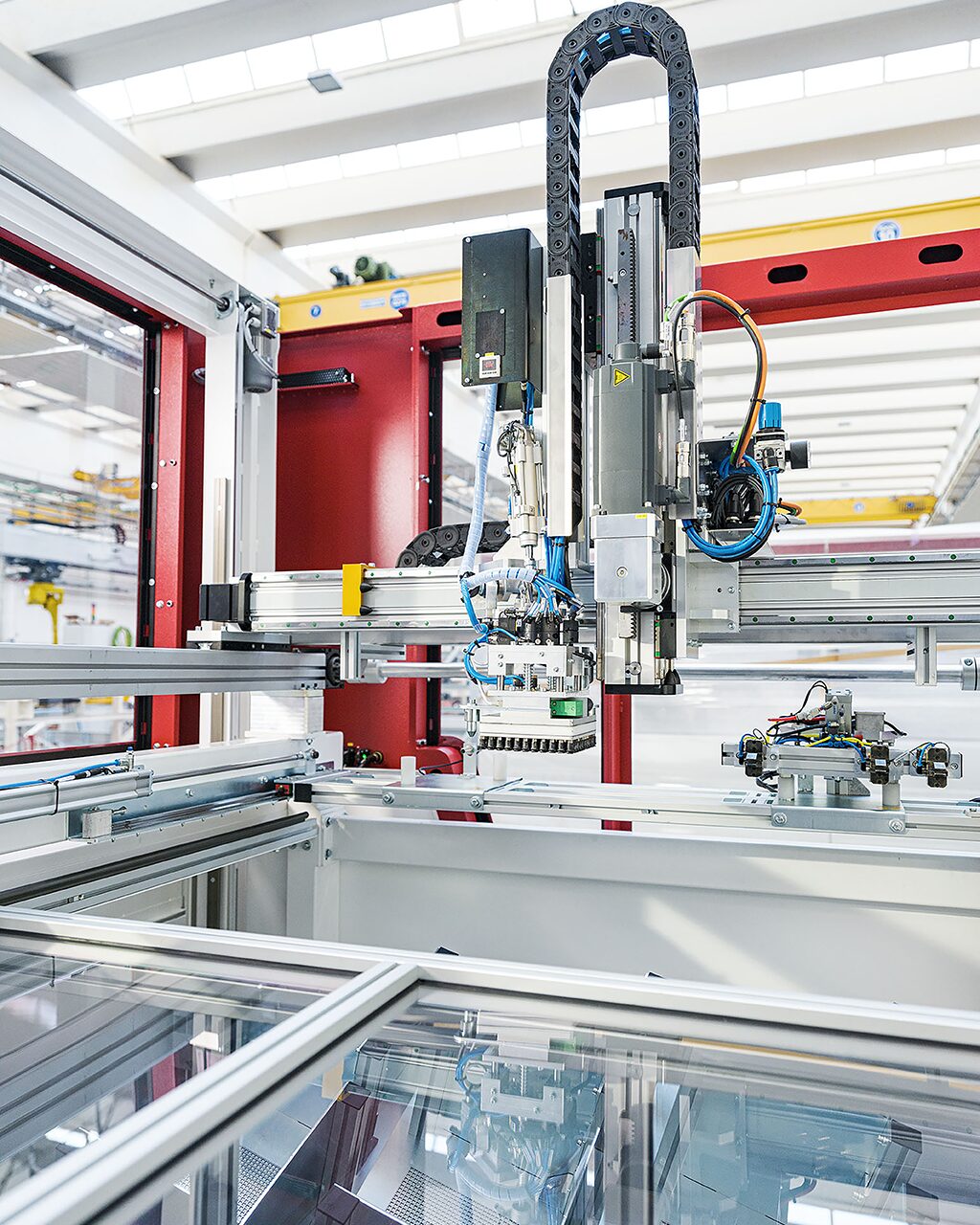

La cella, dotata di cambio gripper automatico su caricatore, permette di adattare anche il gripper del caricatore a specifici pezzi da piegare e a prelevarli da rastrelliera apposita tramite gripper dotato di pinzette.

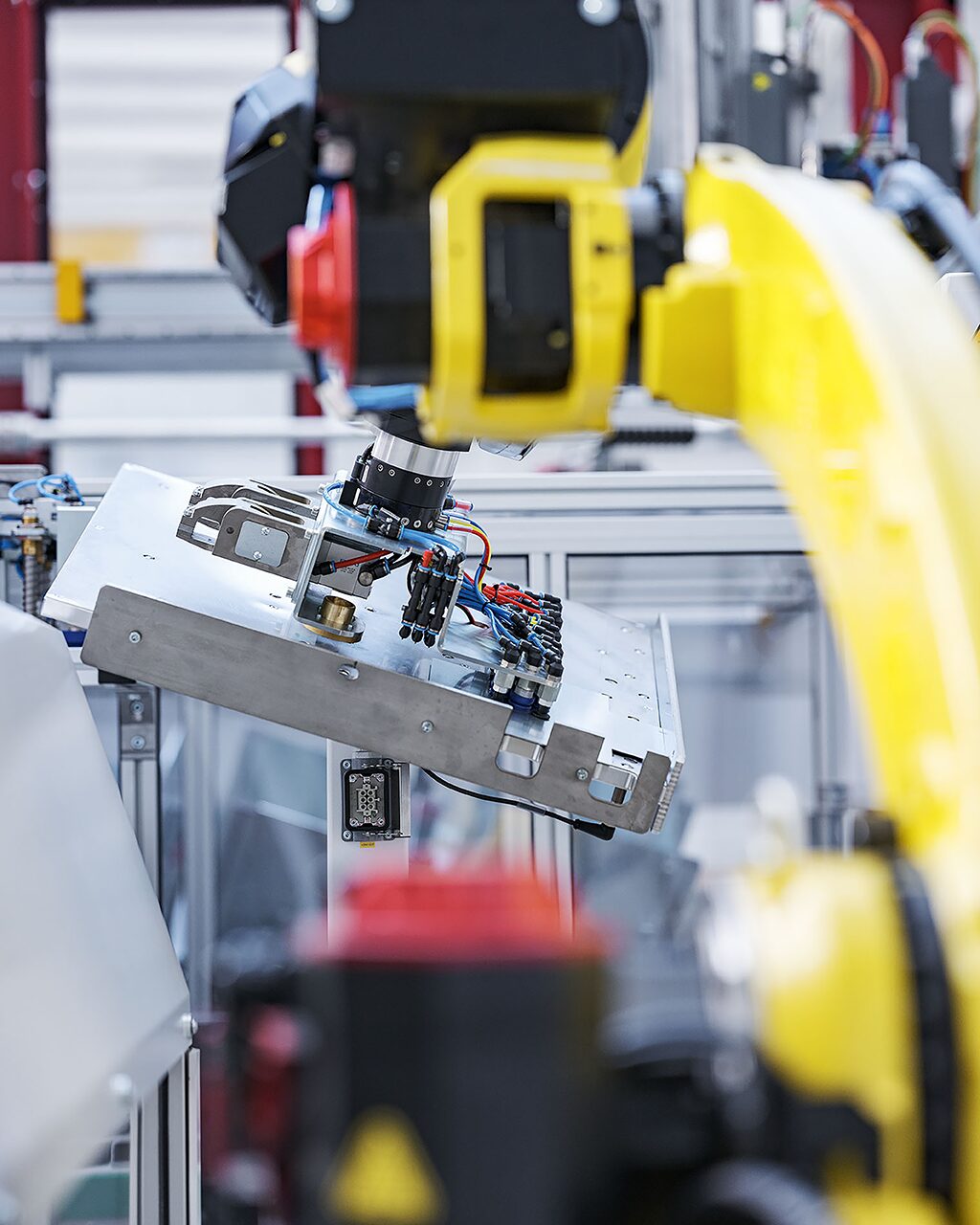

È dotata di un centratore adattivo per gestire un maggior numero di pezzi.
- Soluzione modulare
- Plug and play
- Basso consumo energetico
- Pronta consegna
Dati tecnici
| Dimensioni | 2.400 x 6.860 x (h) 2.485 mm (pressopiegatrice esclusa) |
| Peso | 4.350 kg (pressopiegatrice esclusa) |
| Robot Fanuc | 25 kg portata al polso |

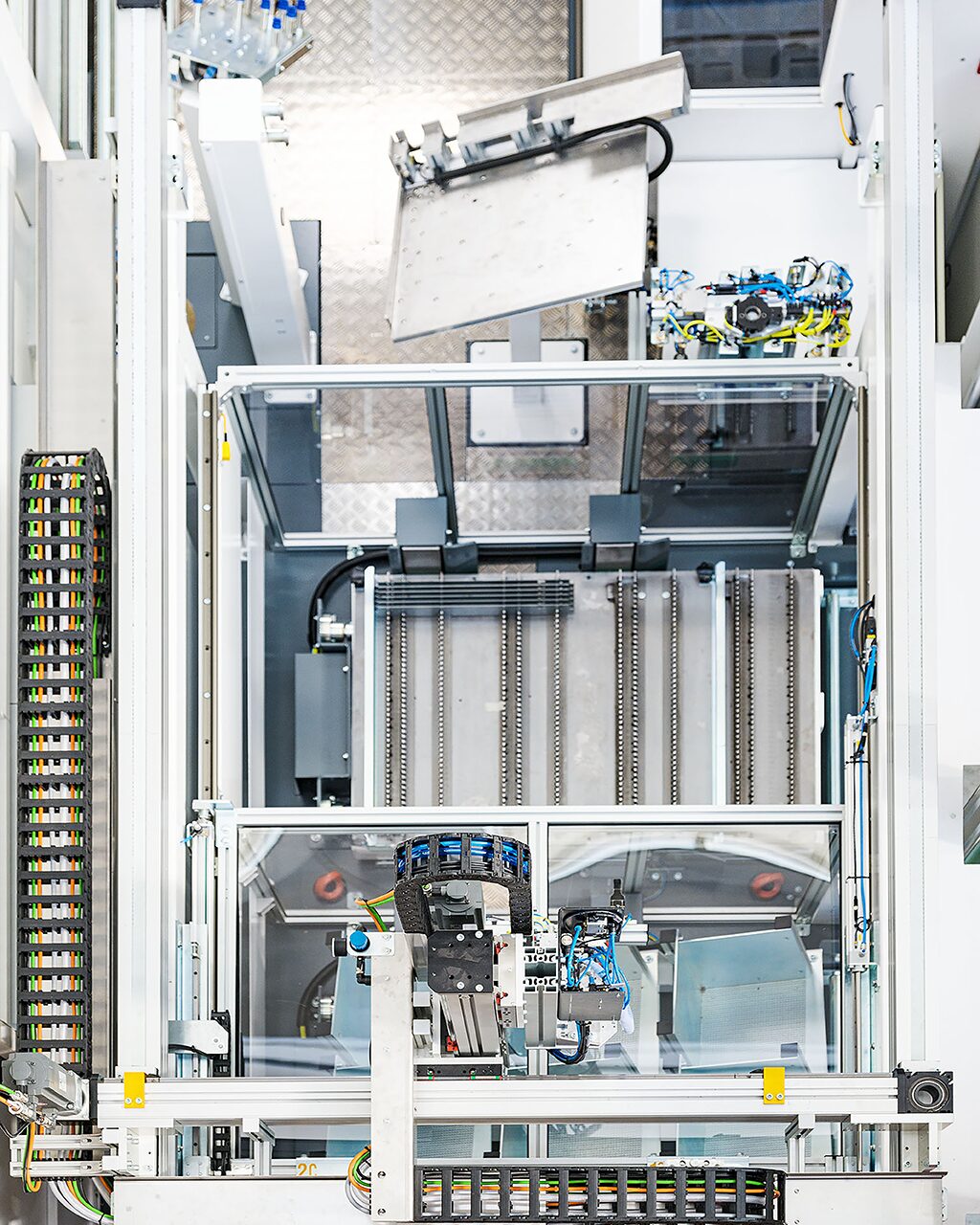

| Max dimensioni lamiera | 600 x 600 mm (da precaricatore) |
| 800 x 200 mm con gripper speciale, con spessore massimo 1,2 mm | |
| Max spessore lamiera | 6 mm (considerare specifiche piegatrice e dimensioni lamiera) |
| Max peso particolare | 8 kg con gripper speciale |
| Produzione non-stop | carico/scarico durante fase di lavoro |
| Scarico | su doppia baia di uscita |
| Cambio gripper | automatico, 2 gripper inclusi |
| Cambio utensili | automatico |
| Pre-carico ausiliario | |
| Software programmazione offline | |
| Gestione job list |
Opzioni
| Eventuale possibilità di aumentare le dimensioni della lamiera massima da lavorare in fase di studio fino ad un massimo di 150 x 1.000 mm con l'aggiunta di attrezzatura opzionale |
| Industria 4.0 |
Differenze con HBS II
| La cella è equipaggiata con un magazzino gripper per il caricatore, dotato di un sistema per il fuori ingombro (migliore sfruttamento dello spazio disponibile) |
| Il caricatore si attrezza automaticamente con i vari gripper grazie all’utilizzo del cambio rapido automatico ad azionamento pneumatico |
| Viene fornita la rastrelliera per il carico di lamiere non-palettizzabili studiata per l’HBS II |
| Tra i gripper utilizzabili per il caricatore, c’è la possibilità di averne uno con pinzette basculanti per il carico di particolari verticali da una rastrelliera |

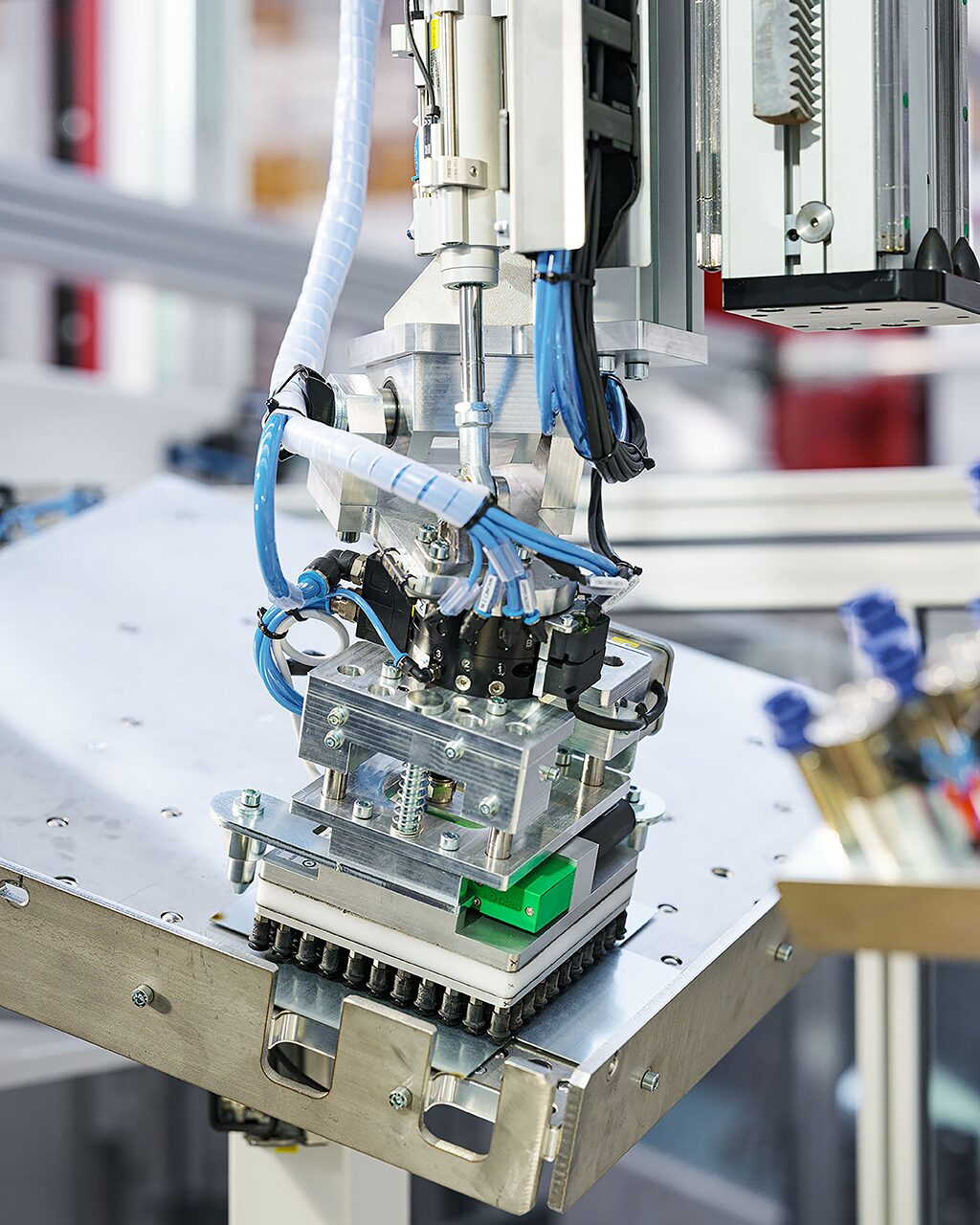

| Assieme al gripper ed alla rastrelliera viene fornito un modulo ad attrezzaggio manuale per permettere il deposito della lamiera sul centratore |
